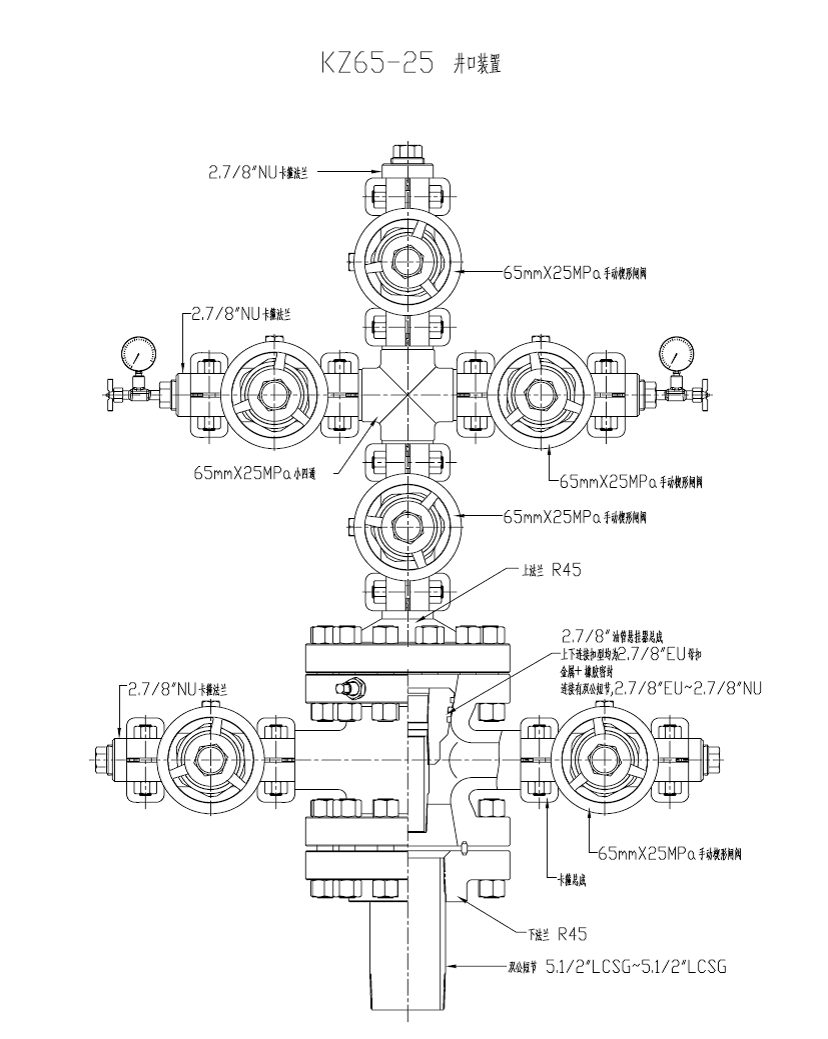

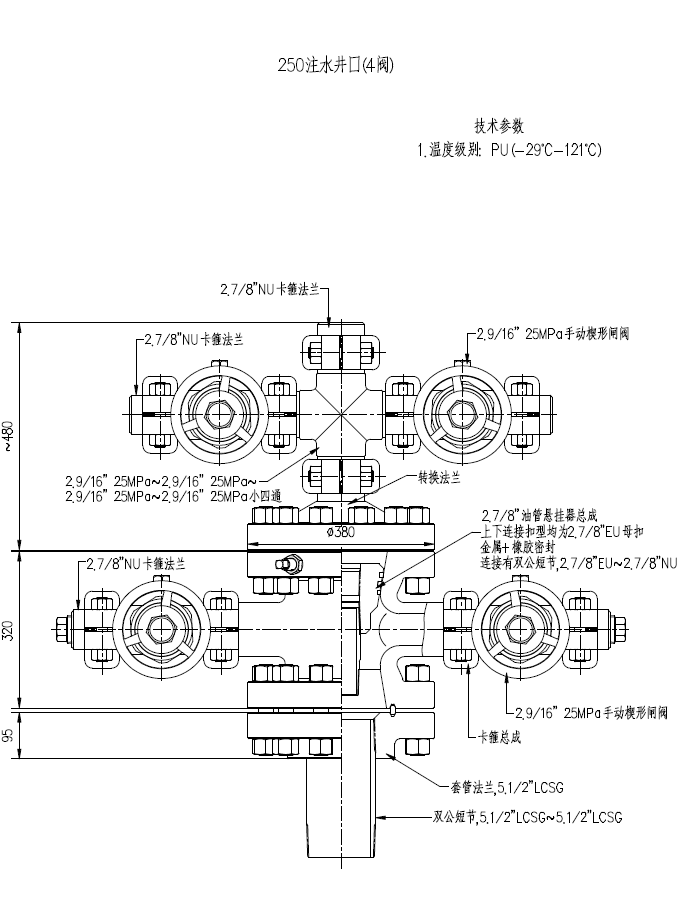

250/65注水井口装置技术规范

范围

本要求包括了注水井口装置（6阀、4阀）的主要构成、尺寸、压力等级及材料级别等。

1　规范

2　按照下列标准执行。

GB/T22513 《石油天然气工业钻井和采油设备井口装置和采油树》

SY/T6327《石油钻采机械产品型号编制方法》

JB/T 308《阀门、型号编制方法》

3　性能要求

3.1　材料级别

a) 井口装置所用材料级别符合表1规定。

表1 材料要求

材料级别	材料******要求
材料级别	本体、盖、端部和出口连接	控压件、阀杆、心轴悬挂器
AA-一般使用	碳钢或低合金钢	碳钢或低合金钢
DD---酸性环境	碳钢或低合金钢	碳钢或低合金钢

b) 井口装置各主要部件材料符合表2规定。

表2 井口装置各主要部件材料要求

井口类型	部件名称	材料	备注
注水井口	井口上法兰、底法兰	40^#或45^#钢	锻造
	大四通	40^#或45^#钢或铸钢ZG310-570	铸造或锻造（60K）
	小四通	40^#或45^#钢	锻造或铸造（60K）
	油管悬挂器	35CrMo	调质处理(HB197-235)
	法兰连接螺栓及螺母	螺栓：35CrMo/42CrMo，螺母：45^#	调质处理(HB229-269)
	卡箍连接螺栓及螺母	螺栓：35CrMo/42CrMo，螺母：45^#	调质处理(HB229-269)
	油管短节	管材：N80油管或35CrMo	管材：API 5CT及会标授权标识或者35CrMo:调质处理(HB229-269)
	阀体	45^#钢	铸造
	阀盖	45^#钢	锻造
	阀杆	2Cr13/1Cr13圆钢（轧制）	调质（HRC 18-22）
	阀板	45^#钢堆焊不锈钢/Ni基合金	锻造
	套管短接	管材：N80油管或35CrMo	管材：API 5CT及会标授权标识或者35CrMo:调质处理(HB229-269)
	卡箍	45^#钢	锻造
注： 1、阀座（可设计阀座与阀体为连体结构）表面应堆焊不锈钢，化学成分应至少满足C：≤0.1,Cr≥18,Ni≥9。 2、阀座在****机加工后，焊层厚度应≥0.7mm。阀板在****机加工后，焊层厚度应≥0.7mm，阀板焊层硬度应不小于HRC45,阀板密封面的焊层硬度应大于或等于阀座密封面的焊层硬度5个HRC值。

3.2　额定压力值

表3 井口装置试验要求

井口类型	压力等级	本体强度试验		密封试验		验收准则
井口类型	压力等级	压力	稳压时间	压力	稳压时间	验收准则
250/65闸阀	25 MPa	50 MPa	≥6 min	25 MPa	≥3 min	各承压面及密封面无可见渗漏
单个本体、井口总成	25 MPa	50 MPa	≥6 min	不适用		各承压面及密封面无可见渗漏

3.3　额定温度值

井口装置设计应满足冬季寒冷环境温度和热洗等高温作业温度要求。因此，其井口装置温度类别应同时满足P的******温度和U的******温度要求（P－U），具体见表4所示。

表4 额定温度值

温度类别	环境及作业温度（℃）
温度类别	******	******
P-U	-29	121

3.4　产品规范级别

注水井口装置机械性能应满足PSL2规范级别。

4　法兰

法兰专指井口装置的上、下大法兰，按API阀门和井口装置标准化设计。

4.1　法兰型式

注水井井口装置法兰采用GB/T22513标准中6B型法兰。

4.2　法兰的额定压力值和尺寸范围

为满足井口装置在井下作业时能够安装闸板防喷器的要求，法兰的额定压力值和尺寸要素应符合表5规定。

表5 法兰的额定工作压力和尺寸要素

井口类型

标称尺寸和孔径

压力等级

MPa

法兰基本尺寸（mm）

螺栓尺寸

垫环型号

******孔径

外径

法兰厚度

螺栓孔分部圆直径

螺栓孔直径

数量

螺纹规格

螺栓长度

注水井口

130

（5¹/₈）

25.0

181.8

380

317.5

M30X3

195

R45

4.3　法兰面加工

法兰面统一规定为平面，并******机加工，法兰背面可******机加工或在螺栓孔处局部加工。法兰背面或螺栓孔处局部表面应与前面的平行度误差在1°之内，且表面加工后的厚度符合表4相关尺寸要求。

4.4　垫环及环槽

4.4.1　主要尺寸

6B型井口法兰使用R型密封垫环，其垫环及环槽主要尺寸符合表6规定。

表6 垫环及环槽主要尺寸

垫环号	环和槽的中径	环宽	椭圆环高	八角环高	八角环面宽	槽深	槽宽	槽斜面角度	组装后法兰间隙
R45	211.14	11.11	17.5	15.9	7.75	7.9	11.91	23°±30′	4.8

4.4.2　环槽的相关要求

6B型法兰环槽表面所有23°表面粗糙度不大于1.6um。

5　阀门

a) 阀门选择均采用卡箍式250/65楔形闸阀。

b) 注水井口装置用管线阀（闸阀、截断阀）的型号、额定压力值及尺寸符合表7的规定。

表7 阀门的型号、额定压力和尺寸

类型	阀门型号	额定工作压力	公称通径	适用管径
注水井口装置	Z81H	25 MPa	65mm	65mm (2-9/16”)

6　连接管线、油管悬挂器、三通、四通及取压截止阀

6.1　连接管线

本规范规定采油、注水井口装置用连接管线均采用高压无缝钢管（其机械性能应符合GB 9948-2000相关要求）。

6.2　油管短接

注水井口装置的油管悬挂短节（也称双公短节）的材质及与连接扣型符合下列要求：

注水井口油管悬挂短节（亦称双公短节）材质应符合表2要求，或可采用N80钢级外加厚油管进行加工，其与悬挂器连接扣型为2.7/8〞外加厚油管扣(2.7/8〞UP TBG/2.7/8〞 EU)，另一端扣型为2.7/8”平式扣(2.7/8〞TBG/2.7/8〞 NU)，油管短接长度200mm。短接应进行磷化处理。
